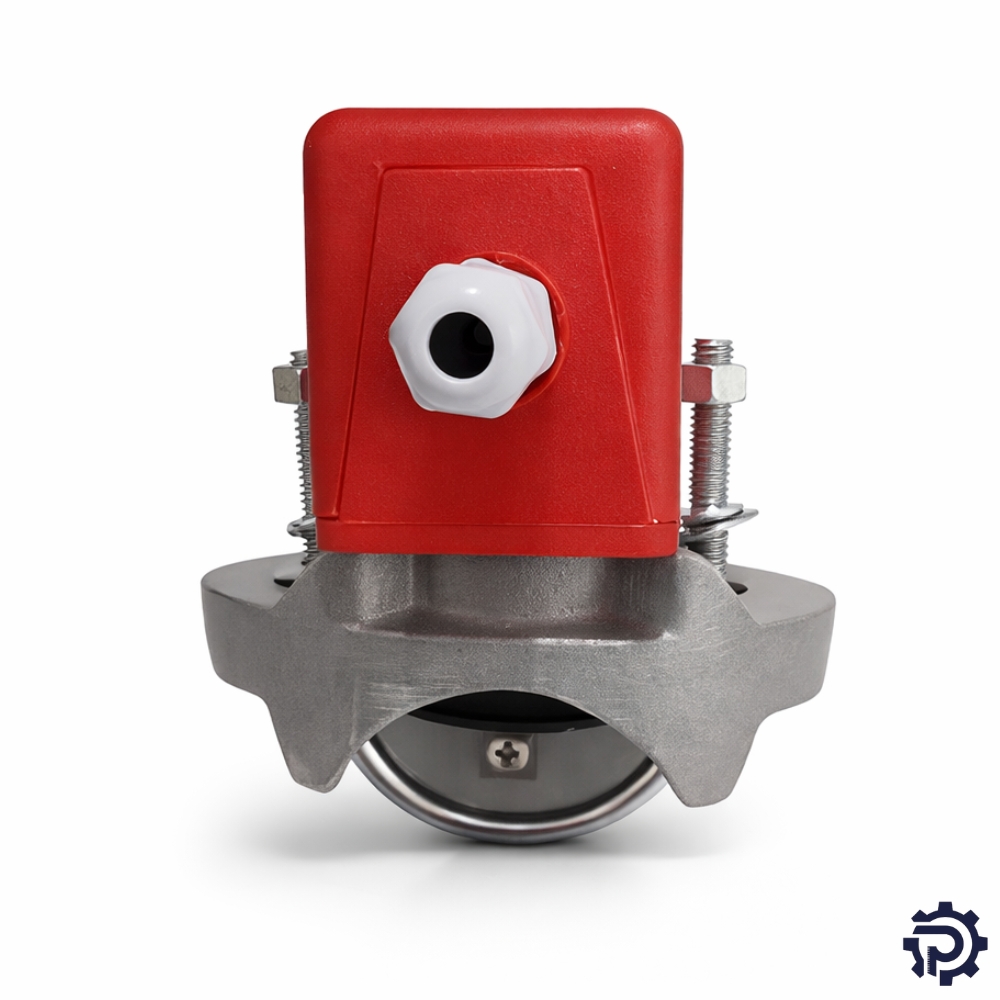

Chave de Fluxo com Retardo Eletrônico para Sistema de Incêndio

Descrição do Produto

A chave de fluxo com retardo eletrônico é utilizada para sinalizar a presença ou ausência de fluxo em sistemas de tubulações de água para combate a incêndio.

Seu funcionamento é baseado em sistema de palheta, haste e diafragma. O fluxo de água movimenta a palheta, deslocando o diafragma e acionando os contatos elétricos do tipo microrruptor.

Possui retardo eletrônico ajustável, permitindo atrasar o sinal elétrico entre 0 e 60 segundos, reduzindo a ocorrência de acionamentos indevidos causados por turbulência na tubulação.

Pode ser instalada em tubulações horizontais ou verticais, com fluxo em sentido unidirecional.

Variação: Diâmetro da Tubulação (DN)

Este produto está disponível nas seguintes opções:

• DN 3”
• DN 4”
• DN 5”
• DN 6”

Características Técnicas

Pressão máxima: 10 kgf/cm²
Temperatura máxima: 50°C
Alimentação elétrica: 24 VCC
Contatos elétricos: Microrruptor bipolar reversível (2 x SPDT) até 220 Vca – 5 A
Retardo eletrônico: Ajustável de 0 a 60 segundos
Instalação: Tubulação horizontal ou vertical
Sentido do fluxo: Unidirecional

Construção

Conexão e berço: Alumínio fundido
Tampa: Poliestireno
Palheta: Nylon

Informações de Instalação

Durante a montagem, a palheta deve ficar posicionada aproximadamente 5 mm acima da face interna da parede do tubo.

Projetada para sistemas com presença constante de água, com fluxo igual ou superior à descarga de um sprinkler. Não indicada para tubulações secas.

Garantia

12 meses
